真空ウエハロボット・大気ウエハロボット・ウエハアライナを幅広くラインアップし、半導体製造工程の多様なニーズに応えます。最大650WPHの高速搬送能力と±0.05mmの繰返し位置精度を実現し、工程全体のスループットと信頼性を大幅に向上。さらに低発塵・低振動設計により、クリーンルーム環境での安定稼働を確保します。省スペース構造で装置組み込みも容易なため、生産ライン全体の最適化に貢献し、先端デバイスの製造を力強く支えるウエハ搬送ロボット群です。

ウエハ搬送ロボット

真空ロボット

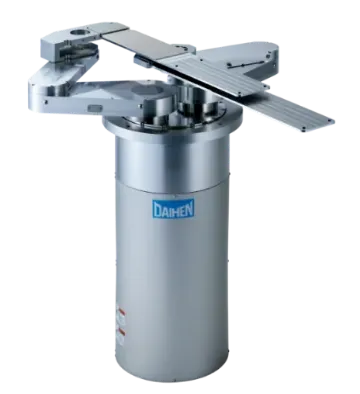

円筒座標型 高耐熱 ウエハ搬送ロボット

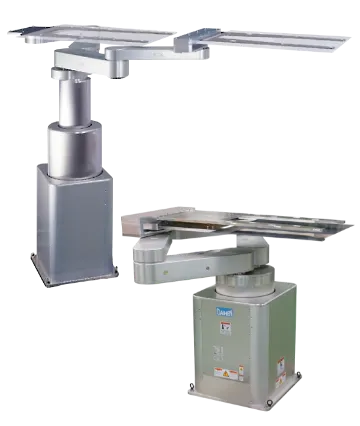

UTVW-R2800H
UTVW-R2800H
  • ロボット形状

    4軸円筒座標形

  • 繰返し位置精度

    φ0.1mm(3σ)

  • 可搬質量

    2.0kg

  • 本体質量

    85kg

高温プロセスに対応した高精度・低振動ダブルアーム真空ロボット

製品詳細

円筒座標型 標準型 ウエハ搬送ロボット

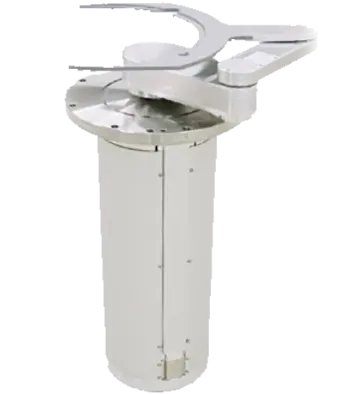

UT-VFX3000NM Series
UT-VFX3000NM Series
  • ロボット形状

    3軸円筒座標型

  • 繰返し位置精度

    φ0.1mm(3σ)

  • 可搬質量

    0.7kg

  • 本体質量

    29kg

アーム長、Z軸の有無が選択可能なシングルアーム真空ロボット

製品詳細

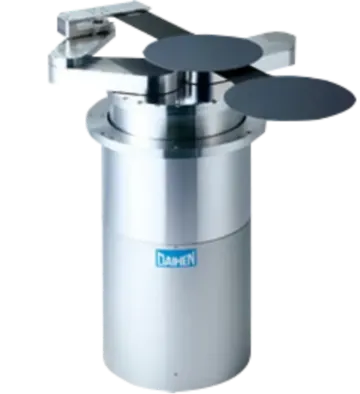

円筒座標型 高速・低振動 ウエハ搬送ロボット

UT-VDW3000HS Series
UT-VDW3000HS Series
  • ロボット形状

    4軸円筒座標型

  • 繰返し位置精度

    φ0.1mm(3σ)

  • 可搬質量

    2.0kg

  • 本体質量

    160kg

世界最速級の真空内高速運搬により、装置スループットの大幅な向上に貢献する高速・低振動ダブルアーム真空ロボット

製品詳細

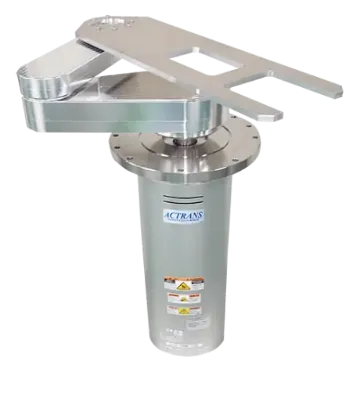

円筒座標型 高可搬 ウエハ搬送ロボット

UT-VFX4000NM Series
UT-VFX4000NM Series
  • ロボット形状

    3軸円筒座標型

  • 繰返し位置精度

    φ0.1mm(3σ)

  • 可搬質量

    4.0kg

  • 本体質量

    44kg

マスク、サセプター、トレイ等の高可搬搬送が可能なシングルアーム真空ロボット

製品詳細

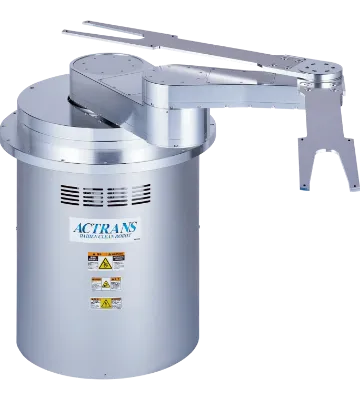

スカラアーム型 高精度 ウエハ搬送ロボット

UT-VSW3000NS Series
UT-VSW3000NS Series
  • ロボット形状

    5軸水平多関節型

  • 繰返し位置精度

    φ0.05mm(3σ)

  • 可搬質量

    1.0kg

  • 本体質量

    260kg

スカラアーム搭載による省スペース化とダイレクトドライブモータによる高精度、低振動を実現した真空ロボット

製品詳細

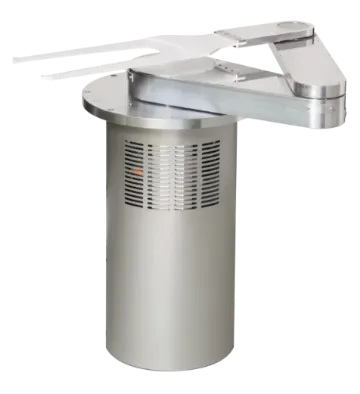

円筒座標型 高精度・低振動 ウエハ搬送ロボット

UT-VDX3000NS Series
UT-VDX3000NS Series
  • ロボット形状

    2軸円筒座標型

  • 繰返し位置精度

    φ0.02mm(3σ)

  • 可搬質量

    1.0kg

  • 本体質量

    29kg

ダイレクトドライブモータ搭載とコントローラ内蔵により、低振動と省スペース化を実現した高精度シングルアーム真空ロボット

製品詳細

大気ロボット

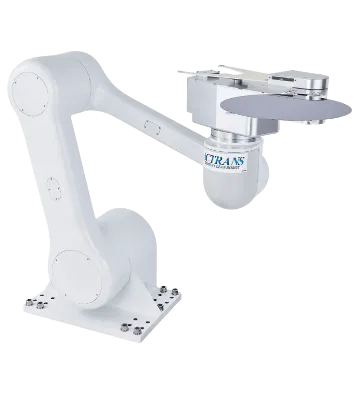

垂直多関節型 ウエハ搬送ロボット

UT-AXW3000NS Series
UT-AXW3000NS Series
  • ロボット形状

    6軸垂直多関節型

  • 繰返し位置精度

    φ0.05mm(3σ)

  • 可搬質量

    2.0kg

  • 本体質量

    150kg

垂直多関節型と2軸水平スカラ動作により、EFEM内搬送スペースを最小化

製品詳細

スカラ型 走行軸レス 4Port ウエハ搬送ロボット

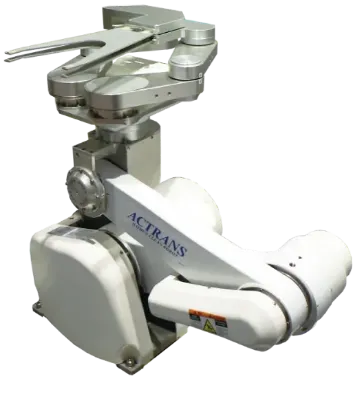

UTM-R3700F
UTM-R3700F
  • ロボット形状

    6軸多関節型

  • 繰返し位置精度

    φ0.1mm(3σ)

  • 可搬質量

    0.5kg

  • 本体質量

    74kg

4Portにアクセス可能な多関節型ロボット

製品詳細

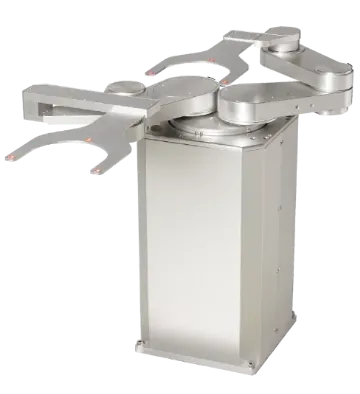

円筒座標型 標準型 ウエハ搬送ロボット

UT-AFX/W3000NM Series
UT-AFX/W3000NM Series
  • ロボット形状

    4軸円筒座標型

  • 繰返し位置精度

    φ0.1mm(3σ)

  • 可搬質量

    1.0kg

  • 本体質量

    32kg

〜300mm ウエハ用標準モデル
サーボアンプを内蔵し、省配線化した標準ロボット

製品詳細

円筒座標型 高可搬 ウエハ搬送ロボット

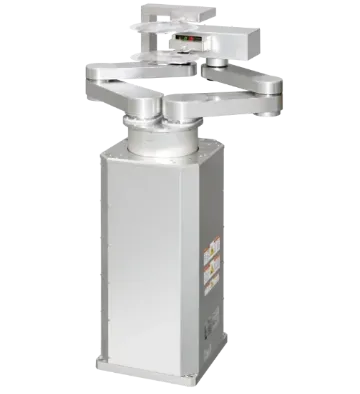

UT-AFXW4000NM Series
UT-AFX/W4000NM Series
  • ロボット形状

    4軸円筒座標型

  • 繰返し位置精度

    φ0.1mm(3σ)

  • 可搬質量

    4.0kg

  • 本体質量

    50kg

〜300mm ウエハ用標準モデル
高可搬搬送と広範囲動作が可能な標準ロボット

製品詳細

円筒座標型 高速 ウエハ搬送ロボット

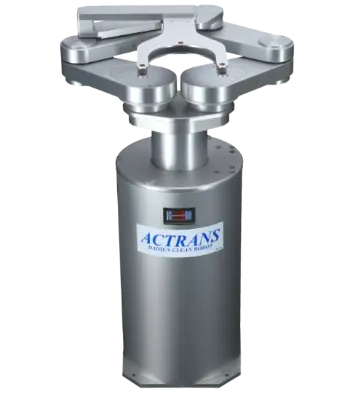

UTW-REH5500
UTW-REH5500
  • ロボット形状

    4軸円筒座標型

  • 繰返し位置精度

    φ0.1mm(3σ)

  • 可搬質量

    0.5kg

  • 本体質量

    32kg

ハイスピードモデル
450WPHの高速搬送で装置のスループット向上に貢献

製品詳細

特殊機 防滴 ウエハ搬送ロボット

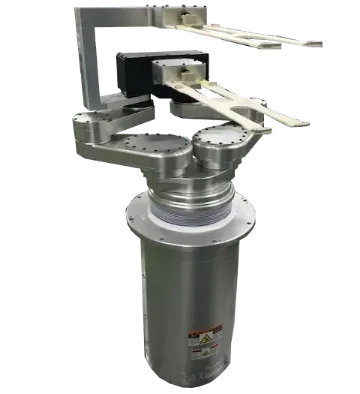

UTXW-RF5501RW
UTX/W-RF5501RW
  • ロボット形状

    5軸円筒座標型

  • 繰返し位置精度

    φ0.1mm(3σ)

  • 可搬質量

    1.5kg

  • 本体質量

    40kg

〜300mm ウエハ用防滴モデル
IP64の保護等級を持つ防滴ロボット

製品詳細

ウエハアライナ

50~300mmウエハ用 ウエハアライナ

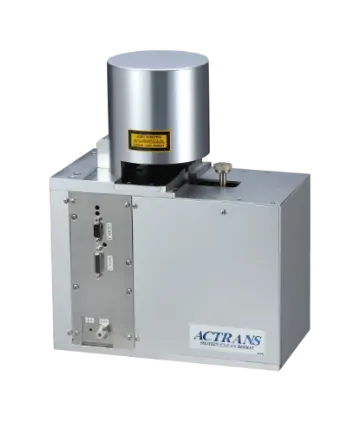

OFH-4100 Series
OFH-4100 Series
  • 把持方式

    吸着型

  • 繰返し位置精度

    XY±0.1mm、
    θ±0.2°

  • アライメント
    時間

    1.8sec

  • 本体質量

    8kg

50~300mmウエハ用
高速アライメントが可能なアライナ

製品詳細

300mmウエハ用 ウエハアライナ

EG-303 Series
EG-303 Series
  • 把持方式

    エッジグリップ型

  • 繰返し位置精度

    XY±0.2mm、
    θ±0.1°

  • アライメント
    時間

    3.5sec

  • 本体質量

    7kg

300mmウエハ用
ウエハ裏面に接触しないエッジグリップタイプのアライナ

製品詳細
